Почему наружная канализация замерзает

Распространенное мнение, что сточные воды всегда теплые, не соответствует действительности. Температура бытовых стоков быстро снижается после выхода из здания, особенно при небольшом объеме водоотведения. Если дом используется периодически, например зимой только по выходным, труба большую часть времени остается практически пустой и охлаждается до температуры окружающего грунта.

Основные причины образования ледяных пробок:

• недостаточная глубина заложения трубопровода;
• неправильно выбранный уклон;
• застой воды внутри трубы;
• редкое использование системы;
• отсутствие утепления на сложных участках;
• неправильное устройство ввода канализации в фундамент;
• плохое уплотнение обратной засыпки.

Даже качественная канализационная труба не сможет компенсировать ошибки проектирования. Именно поэтому глубина заложения определяется еще на этапе разработки схемы инженерных коммуникаций.

Какие нормативные документы применяются в Беларуси

При строительстве наружной канализации необходимо руководствоваться действующими техническими нормативными правовыми актами Республики Беларусь. При проектировании учитываются строительные нормы, регулирующие наружные сети водоотведения, требования к инженерным коммуникациям, а также нормативные документы по строительной климатологии и глубине сезонного промерзания грунтов.

Кроме строительных норм необходимо соблюдать требования производителей трубопроводных систем относительно минимального радиуса изгиба, допустимой глубины засыпки, класса кольцевой жесткости труб и технологии монтажа.

Если канализация проходит рядом с электрическими кабельными линиями, следует соблюдать минимальные расстояния между инженерными коммуникациями согласно требованиям ПУЭ и профильных строительных норм. Это особенно актуально при комплексном благоустройстве участка, когда одновременно прокладываются силовые кабели, водопровод и канализация.

Что влияет на глубину заложения канализационной трубы

Нельзя назвать единственную универсальную глубину, подходящую для любого объекта. При проектировании инженер анализирует сразу несколько факторов.

1. Климатическая зона

Для Минска, Минской области и большинства регионов Беларуси глубина сезонного промерзания значительно отличается в зависимости от типа грунта, количества снежного покрова и среднегодовой температуры.

Именно глубина промерзания является отправной точкой при расчете расположения трубопровода.

2. Тип грунта

Различные грунты имеют неодинаковую теплопроводность.

Ошибкой является использование усредненного значения глубины промерзания без учета характеристик конкретного участка.

3. Диаметр трубы

Наиболее распространенными являются трубы наружной канализации диаметром:

• DN110 — частный дом;
• DN160 — несколько строений;
• DN200 и более — многоквартирные дома и производственные объекты.

Чем больше диаметр трубопровода и объем стоков, тем ниже вероятность полного промерзания системы.

4. Постоянное или сезонное проживание

Дом постоянного проживания эксплуатирует канализацию ежедневно. Движение сточных вод существенно снижает риск образования льда.

Совсем иначе ведет себя система на даче. После нескольких морозных недель без использования грунт охлаждает трубопровод практически до температуры окружающей среды.

Именно поэтому для сезонных домов требования к утеплению зачастую оказываются выше, чем для коттеджей постоянного проживания.

Почему нельзя просто закопать трубу глубже

Кажется логичным уложить трубопровод значительно ниже глубины промерзания, однако такое решение далеко не всегда является оптимальным.

С увеличением глубины резко возрастают:

• объем земляных работ;
• стоимость разработки грунта;
• расход песчаной подготовки;
• нагрузка на трубы;
• стоимость монтажа;
• глубина ввода трубы в септик или центральный колодец.

В некоторых случаях чрезмерное заглубление приводит к необходимости установки дополнительной насосной станции, что делает систему дороже и менее энергонезависимой.

Поэтому профессиональные проектировщики всегда ищут оптимальный баланс между безопасной глубиной заложения, стоимостью строительства и удобством дальнейшей эксплуатации.

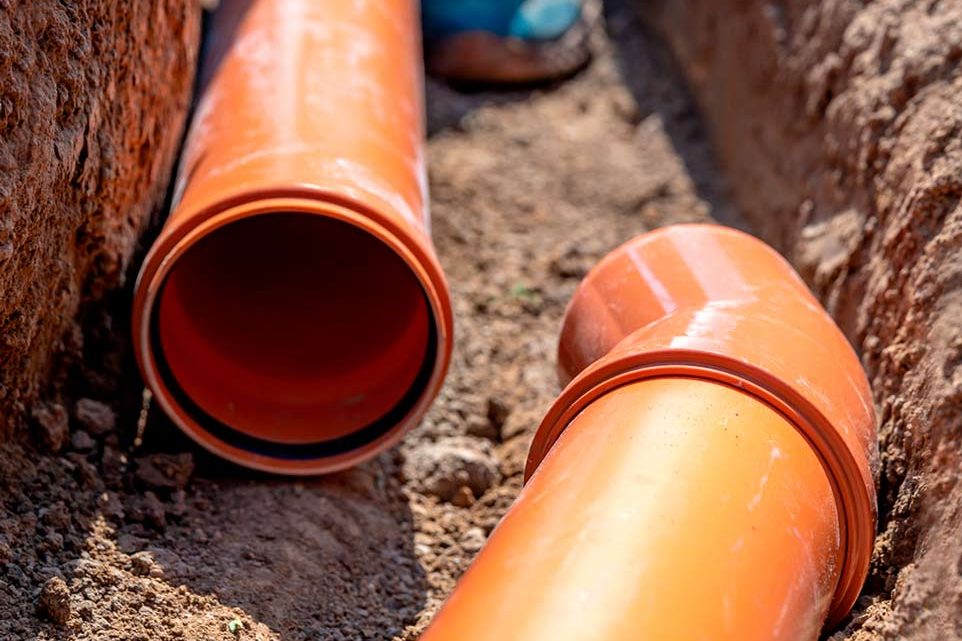

Какие трубы используют для наружной канализации

Сегодня практически все наружные сети частного строительства выполняются из полимерных труб. Они обладают высокой стойкостью к коррозии, небольшим весом, гладкой внутренней поверхностью и длительным сроком службы.

Наиболее распространены:

• ПВХ-трубы;
• полипропиленовые трубы;
• двухслойные гофрированные трубы повышенной кольцевой жесткости;
• фасонные элементы и фитинги для наружной канализации.

При выборе необходимо учитывать класс кольцевой жесткости (SN), глубину заложения, предполагаемую транспортную нагрузку и характеристики грунта.

В каталоге компании «Склад Современных Строительных Решений» представлены трубы наружной канализации, фасонные элементы и комплектующие для монтажа инженерных сетей. Также доступны другие строительные материалы в каталоге магазина:

• Каталог продукции;
• Категории строительных материалов;
• Акционные предложения.

Вся продукция доступна со склада в Минске с возможностью доставки по всей территории Республики Беларусь.

Главная ошибка большинства частных застройщиков

На практике чаще всего встречается ситуация, когда глубина выпуска канализации определяется уже после строительства дома. В результате монтажникам приходится подстраиваться под существующий фундамент, уровень участка и расположение септика.

Из-за этого появляются чрезмерно большие уклоны, лишние повороты, перепады высот и слишком мелкое заложение отдельных участков.

Правильный подход выглядит иначе:

1. Определяется глубина выхода трубы из здания.
2. Рассчитывается необходимый уклон.
3. Определяется отметка входа в септик или колодец.
4. Проверяется соответствие глубине промерзания.
5. При необходимости проектируется утепление либо изменение трассы.

Именно такая последовательность позволяет избежать большинства эксплуатационных проблем в первые годы после строительства.

Карта глубины промерзания грунта в Беларуси

Одним из главных параметров при проектировании наружной канализации является нормативная глубина сезонного промерзания грунта. Именно она используется инженерами при определении минимальной глубины заложения трубопровода.

Следует понимать, что карта промерзания не означает, что грунт каждый год промерзает именно на эту величину. Нормативные значения рассчитываются по многолетним климатическим наблюдениям и используются для проектирования зданий и инженерных сетей.

На фактическую глубину промерзания влияют:

• средняя температура зимнего периода;
• продолжительность морозов;
• наличие снежного покрова;
• тип грунта;
• уровень грунтовых вод;
• озеленение участка;
• наличие отмостки и утепления фундамента.

Например, участок возле дома с утепленной отмосткой практически всегда промерзает значительно меньше открытого поля, где отсутствует снег и ветер свободно охлаждает поверхность земли.

Какая глубина промерзания характерна для Минска и Беларуси

Для большинства частных домов Минска проектировщики принимают расчетную глубину промерзания в пределах нормативных значений, предусмотренных строительными нормами Республики Беларусь.

Для различных регионов страны величина может отличаться.

Важно. Эти значения используются как ориентир при проектировании. Для конкретного объекта инженер обязан учитывать фактические геологические условия участка.

На какую глубину рекомендуется укладывать канализационную трубу

Ответ зависит сразу от нескольких факторов.

Для частного дома наиболее распространенной является труба диаметром 110 мм. При правильном проектировании выпуск из здания обычно располагается ниже уровня промерзания либо защищается дополнительным утеплением.

На практике применяются следующие решения.

Ошибкой является копирование глубины соседнего участка. Даже два расположенных рядом дома могут иметь совершенно разные отметки выхода канализации и разные уклоны трассы.

Почему уклон важнее дополнительной глубины

Практика показывает, что большинство аварий связано вовсе не с промерзанием, а с неправильным уклоном.

Слишком маленький уклон приводит к накоплению осадка внутри трубы.

Слишком большой уклон также является ошибкой.

При высокой скорости вода быстро уходит вперед, а твердые включения остаются внутри трубопровода. Постепенно образуются засоры, которые зимой дополнительно способствуют образованию ледяных пробок.

Именно поэтому проектировщики используют расчетные уклоны в зависимости от диаметра трубопровода.

Точные значения определяются проектом с учетом расчетного расхода сточных вод.

Пример расчета глубины заложения

Рассмотрим типичный коттедж в Минском районе.

Исходные данные:

• длина трассы — 18 метров;
• труба наружной канализации DN110;
• уклон — 2 см/м;
• выход трубы из фундамента расположен на глубине 0,85 м.

За 18 метров трубопровод опустится еще примерно на 36 сантиметров.

Следовательно, вход в септик окажется примерно на отметке 1,21 метра.

Если расчетная глубина промерзания участка превышает полученное значение, инженер анализирует несколько вариантов:

• изменение отметки выхода из дома;
• перенос септика ближе к зданию;
• использование утепления;
• применение греющего кабеля на отдельных участках.

Именно такой комплексный подход позволяет избежать дорогостоящих земляных работ.

Когда необходимо утеплять наружную канализацию

Утепление не является обязательным для каждого объекта, однако существует ряд случаев, когда без него невозможно обеспечить надежную эксплуатацию системы.

К таким ситуациям относятся:

• мелкое заложение труб;
• скальные грунты;
• невозможность глубокого выхода из здания;
• прохождение трубы под въездом;
• редкое использование канализации;
• северная сторона участка без солнечного прогрева.

Следует понимать, что утеплитель не нагревает трубу. Он лишь уменьшает скорость охлаждения трубопровода.

Если внутри длительное время отсутствует движение сточных вод, даже хорошо утепленная труба постепенно принимает температуру окружающего грунта.

Какие материалы применяются для утепления

Наиболее распространенными решениями являются:

• скорлупы из вспененного полиэтилена;
• скорлупы из экструдированного пенополистирола;
• теплоизоляционные цилиндры;
• комбинированные защитные кожухи.

Для защиты инженерных коммуникаций рекомендуется использовать материалы с низким коэффициентом теплопроводности, высокой влагостойкостью и устойчивостью к биологическому воздействию.

В каталоге компании «Склад Современных Строительных Решений» представлены материалы, применяемые при утеплении инженерных сетей:

• вспененный полиэтилен;
• металлизированный вспененный полиэтилен;
• утеплитель для труб;
• строительные мембраны;
• экструдированный пенополистирол;
• монтажные материалы для инженерных коммуникаций.

Подобрать необходимые изделия можно в разделе Каталог строительных материалов.

Когда используется греющий кабель

Электрический греющий кабель применяется значительно реже, чем принято считать.

Он оправдан в случаях:

• выход трубы выше расчетной глубины;
• реконструкции существующего дома;
• невозможности проведения масштабных земляных работ;
• сложного рельефа участка;
• участков надземного прохождения труб.

При монтаже необходимо соблюдать требования производителя кабеля, а также требования ПУЭ при подключении системы электропитания. Особое внимание уделяется устройству защитного отключения, выбору кабельной продукции и герметизации соединительных муфт.

Типичные ошибки при строительстве наружной канализации

За годы эксплуатации инженерных сетей специалисты регулярно сталкиваются с одними и теми же нарушениями.

1. Отсутствие песчаного основания. Труба опирается на камни и постепенно деформируется.
2. Обратная засыпка строительным мусором. Острые фрагменты кирпича повреждают стенку трубы.
3. Неправильный уклон. Возникают постоянные засоры.
4. Большое количество поворотов. Каждое изменение направления увеличивает гидравлическое сопротивление.
5. Экономия на ревизионных колодцах. Обслуживание системы становится практически невозможным.
6. Использование внутренних труб вместо наружных. Такие трубы не рассчитаны на давление грунта.
7. Отсутствие компенсации при прохождении через фундамент. Возможны повреждения трубопровода при осадке здания.

Стоимость устранения подобных ошибок после завершения благоустройства участка обычно в несколько раз превышает цену правильного монтажа с самого начала.

Монтаж наружной канализации в различных типах грунтов

При строительстве наружной канализации в Минске и Минской области большое значение имеет не только глубина траншеи, но и правильная подготовка основания. Даже правильно выбранная отметка заложения не гарантирует надежность системы, если труба уложена с нарушением технологии.

Основание под канализационные трубы должно обеспечивать равномерную передачу нагрузки от грунта и исключать точечное давление на стенки трубопровода.

Монтаж в песчаных грунтах

Песчаные грунты считаются одними из наиболее удобных для прокладки инженерных сетей. Они хорошо пропускают воду и позволяют выполнять качественную подготовку основания.

Однако у песка есть особенность — высокая теплопроводность. В открытых местах без снежного покрова такие грунты могут промерзать глубже, поэтому необходимо особенно внимательно рассчитывать глубину заложения.

Рекомендуемая технология:

• устройство песчаной подушки толщиной 100–150 мм;
• выравнивание основания по проектной отметке;
• монтаж трубы с контролем уклона;
• засыпка песком с послойным уплотнением.

Монтаж в глинистых грунтах

Глинистые и суглинистые грунты требуют повышенного внимания из-за способности удерживать влагу.

При замерзании влажный грунт расширяется, создавая дополнительные нагрузки на трубопровод. Это явление называется морозным пучением.

Основные меры защиты:

• качественная песчаная подготовка;
• отвод лишней влаги;
• исключение контакта трубы с крупными камнями;
• использование труб с подходящей кольцевой жесткостью.

Монтаж при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к поверхности, необходимо учитывать не только промерзание, но и воздействие влаги на конструкцию.

В таких условиях важно:

• правильно выполнить дренаж;
• зафиксировать трубы при необходимости;
• использовать устойчивые к нагрузкам материалы;
• контролировать герметичность соединений.

Особенно внимательно необходимо выполнять соединения труб с септиком, колодцами и другими элементами системы.

Прокладка канализации под дорогами и зонами нагрузки

Наружная канализация на частном участке часто проходит под автомобильным въездом, парковкой или зоной движения техники.

В таких местах нельзя использовать стандартный подход, применяемый для свободного участка.

Основные факторы риска:

• давление от колес транспорта;
• уплотнение грунта;
• изменение положения трубы при сезонных подвижках.

Для участков с повышенной нагрузкой применяются трубы с увеличенной кольцевой жесткостью. Например, двухслойные гофрированные трубы классов SN4 и SN8 способны выдерживать значительно большие внешние нагрузки по сравнению с обычными бытовыми трубами.

Выбор класса жесткости должен выполняться с учетом глубины траншеи, характеристик грунта и нагрузки на поверхность.

Проход канализационной трубы через фундамент

Место выхода канализации из здания является одним из наиболее ответственных участков системы.

Основные ошибки возникают при отсутствии защитной гильзы или неправильной герметизации прохода.

Правильное устройство включает:

• установку защитной гильзы большего диаметра;
• изоляцию пространства между трубой и гильзой;
• защиту от проникновения влаги;
• учет возможной усадки здания.

Жесткая заделка трубы непосредственно в бетон без компенсационного зазора может привести к повреждению трубопровода при подвижках конструкции.

Особенно это актуально для новых домов, где процессы усадки продолжаются несколько лет после строительства.

Как выбрать трубу для наружной канализации частного дома

Для частного строительства в Беларуси чаще всего используется диаметр 110 мм. Его достаточно для подключения санитарных приборов стандартного жилого дома.

При выборе необходимо учитывать:

• назначение системы;
• длину трассы;
• количество сантехнических приборов;
• глубину заложения;
• нагрузку на поверхность участка.

Главное правило — использовать именно наружные канализационные трубы. Они отличаются повышенной прочностью и рассчитаны на давление грунта.

Советы инженера: как сделать наружную канализацию надежной на десятки лет

На основании практики строительства частных домов можно выделить несколько рекомендаций.

• Планируйте трассу до начала благоустройства. После укладки плитки, дорожек и озеленения исправление ошибок становится значительно дороже.
• Минимизируйте количество поворотов. Прямая трасса работает стабильнее и проще обслуживается.
• Не экономьте на песчаной подготовке. Основание напрямую влияет на срок службы трубопровода.
• Предусматривайте ревизии. На длинных участках рекомендуется установка обслуживающих элементов.
• Проверяйте уклон лазерным или нивелирным инструментом. Работа «на глаз» часто приводит к ошибкам.
• Используйте качественные фитинги. Большинство протечек возникает именно в местах соединений.

FAQ: часто задаваемые вопросы по наружной канализации

Можно ли закопать канализационную трубу выше глубины промерзания?

Да, но только при правильном техническом решении. Используется теплоизоляция, изменение конструкции системы или установка греющего кабеля. Простое уменьшение глубины без защиты приводит к риску замерзания.

Какая глубина канализации должна быть в Минске?

Для каждого объекта расчет выполняется индивидуально. Обычно учитывают глубину промерзания грунта, отметку выпуска из здания, уклон и расположение точки сброса.

Нужно ли утеплять трубу 110 мм?

При стандартной глубине заложения и постоянной эксплуатации обычно достаточно правильного монтажа. Утепление рекомендуется для мелкого заложения, сезонных домов и проблемных участков.

Можно ли использовать утеплитель для водопроводных труб на канализацию?

Не всегда. Материал должен соответствовать условиям эксплуатации в грунте: выдерживать влажность, давление и механические нагрузки.

Почему канализация замерзла, если труба лежит глубже метра?

Причина может быть не только в глубине. Частые проблемы — отсутствие уклона, застой воды, неправильный вход в септик или промерзание участка возле фундамента.

Какую канализационную трубу выбрать для частного дома?

В большинстве случаев применяется наружная труба диаметром 110 мм. Однако окончательный выбор зависит от количества пользователей, длины трассы и условий эксплуатации.

Заключение

Правильная глубина заложения наружной канализации — это результат инженерного расчета, а не простого выбора значения «поглубже». Надежность системы зависит от комплекса факторов: климатической зоны, типа грунта, диаметра труб, уклона, качества монтажа и правильного выбора материалов.

Для домов в Минске и Минской области особенно важно учитывать сезонное промерзание грунта и особенности белорусского климата. Грамотно спроектированная канализация работает десятилетиями без промерзания, засоров и дорогостоящего ремонта.

Компания «Склад Современных Строительных Решений» предлагает строительные материалы для устройства инженерных систем: трубы наружной и внутренней канализации, фитинги, утеплители, монтажные материалы и комплектующие.

Склад расположен в Минске. Возможна продажа физическим и юридическим лицам, оптовые поставки и доставка по всей Беларуси.

Полезные разделы сайта
